冷卻塔
冷卻塔是利用水和空氣的接觸，通過蒸發作用來散去工業上或制冷空調中產生的廢熱的一種設備。
一、冷卻塔分類
1、按通風方式分有自然通風冷卻塔、機械通風冷卻塔、混合通風冷卻塔。
2、按熱水和空氣的接觸方式分有濕式冷卻塔、干式冷卻塔、干濕式冷卻塔。
3、按熱水和空氣的流動方向分有逆流式冷卻塔、橫流（交流）式冷卻塔、混流式冷卻塔。
4、按用途分一般空調用冷卻塔、工業用冷卻塔、高溫型冷卻塔。
5、按噪聲級別分為普通型冷卻塔、低噪型冷卻塔、超低噪型冷卻塔、超靜音型冷卻塔。
6、其他如噴流式冷卻塔、無風機冷卻塔、雙曲線冷卻塔等。
方形閉式橫流冷卻塔 圓形開式逆流冷卻塔
冷卻塔并聯組合使用 方形閉式橫流冷卻塔

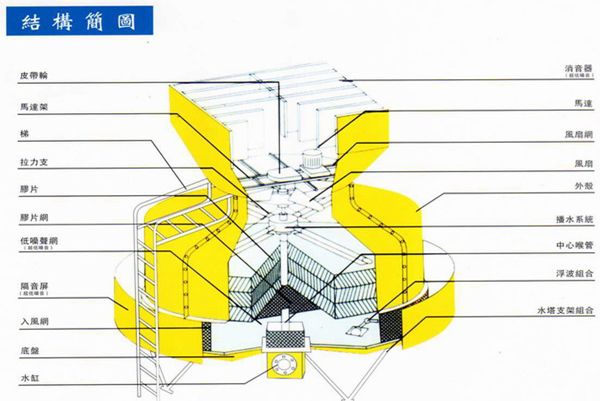

圓形開式逆流冷卻塔結構圖

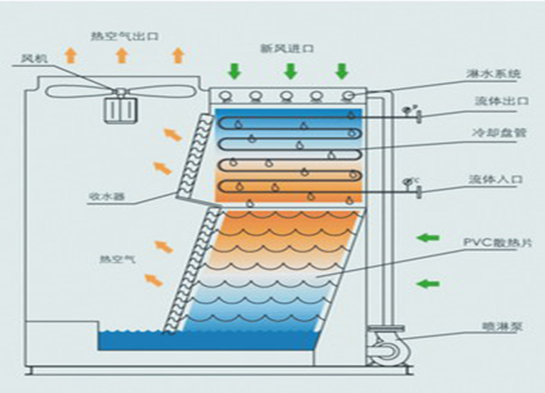

方形閉式橫流冷卻塔結構圖
二、冷卻塔的基本工作原理：
1、開式逆流冷卻塔的工作原理：
干燥(低焓值)的空氣經過風機的抽動后，自進風網處進入冷卻塔內，飽和蒸汽分壓力大的高溫水分子向壓力低的空氣流動，濕熱(高焓值)的水自播水系統灑入塔內。當水滴和空氣接觸時，一方面由于空氣與水的直接傳熱，另一方面由于水蒸汽表面和空氣之間存在壓力差，在壓力的作用下產生蒸發現象，將水中的熱量帶走即蒸發傳熱，從而達到降溫之目的。
2、閉式橫流冷卻塔的工作原理：
被冷卻水通過盤管與管外噴淋水和空氣進行熱質交換，避免了被冷卻水與空氣直接接觸而導致的水質污染。由于管外有通過PVC填料預冷卻的噴淋水，其換熱效果明顯優于空冷器。如用于冷凍機終端散熱，冷卻塔的盤管和冷凍機的熱交換器連接在一起，形成一個封閉的循環系統，而防止了空氣中的如硫化物氣體、灰塵、微生物等對循環系統的腐蝕，并且冷凍機的熱交換器不會結水垢，免除了冷凍機的除垢保養，使冷凍機節電，運行壽命增長。
三、冷卻塔的優點和缺點對比：
1、開式冷卻塔的優點和缺點：
開式冷卻塔具有結構簡單、造價低、維護檢修方便的優點，為早期冷卻設備中最常用的一種設備。但是開式冷卻塔由于風機馬達和葉片都是暴露在空氣中的，因此，運行時的噪音比較大；由于是開式系統，冷卻塔在運行的時候，會產生漂水現象，造成水量損失，要經常補水，同時一定程度上也會污染冷卻水，使其水質下降，而且外界的雜物也會進入冷卻水中，造成水質污染；開式冷卻塔的冷卻水壓力損失要高于閉式冷卻塔。
2、閉式冷卻塔的優點和缺點：
閉式冷卻塔由于是全封閉式循環冷卻，因此，不存在雜物進入冷卻管路系統，從而發生管路堵塞的現象；軟水循環冷卻，在高溫時也絕無水垢生成，引起冷卻管路系統結垢；占地面積小，不需開挖水池，易址方便，節約用水，降低能耗；采用風冷＋蒸發吸熱雙重冷卻方式，冷卻效率高；可直接冷卻水、油類、醇類、淬火液、鹽水及化學液等介質，介質無損耗， 成份穩定；由于采用閉式循環，介質不受環境影響，亦不會污染環境；冷卻水的壓力損失要小于開式冷卻塔。
缺點：由于大量采用了換熱性能高但價格昂貴的紫銅盤管，閉式冷卻塔普遍價格較 高。如果維護得當，從長期來看，由于閉式冷卻塔本身的節能降耗特性，更長的使用周期，以及穩定的冷卻性能，工程總造價會相當或略高于開式冷卻塔；北方地區冬季氣溫較低，如果未采取有效的防凍措施，可能引起冷卻器局部凍裂
